USB2.0

USB2.0技術規范是有由Compaq、Hewlett Packard、Intel、Lucent、Microsoft、NEC、Philips共同制定、發布的，規范把外設數據傳輸速度提高到了480Mbps，是USB 1.1設備的40倍！但按照原定計劃新的USB 2.0標準只是準備把這個標準定在240Mbps，后來，經過努力將它提高到了480Mbps。

USB3.0

USB 3.0是一種USB規范，該規范由英特爾等公司發起。現已被USB IF更新至USB 3.1 gen 1。也被認為是SuperSpeedUSB，計算機內只有安裝USB3.0相關的硬件設備后才可以使用USB3.0相關的功能！新的USB 3.0在保持與USB 2.0的兼容性的同時，還提供了下面的幾項增強功能：

1. 極大提高了帶寬——高達5Gbps全雙工

2. 實現了更好的電源管理

3. 能夠使主機為器件提供更多的功率，從而實現USB——充電電池、LED照明和迷你風扇等應用

4. 能夠使主機更快地識別器件

5. 新的協議使得數據處理的效率更高

USB3.1

USB 3.1是基于USB的最新傳輸規范，新的USB 3.1介面將把頻寬再翻倍，提升至10Gbps，同時值得注意的是，編碼率也再度提升。USB 3.0為8b10b編碼，也就是每傳送10bit資料中，只有8bit是真實的資料，剩余的2bit是做為檢查碼，因此整個頻寬會有高達20%（2/10）的損耗，而新的USB 3.1則是使用128b/132b編碼，在132bit的資料中，只需使用4bit做為檢查碼，傳輸損耗率大幅下降為3%（4/132），所以USB 3.1不單只是提升頻寬而已，連傳輸效率也增進不少。相比USB 2.0的5V/0.5A，USB 3.0提供了5V/0.9A電源。但人們?nèi)匀幌Ｍ鼜?qiáng)的供電能力，于是USB 3.1(SuperSpeed+)將供電的最高允許標準提高到了20V/5A，供電100W。

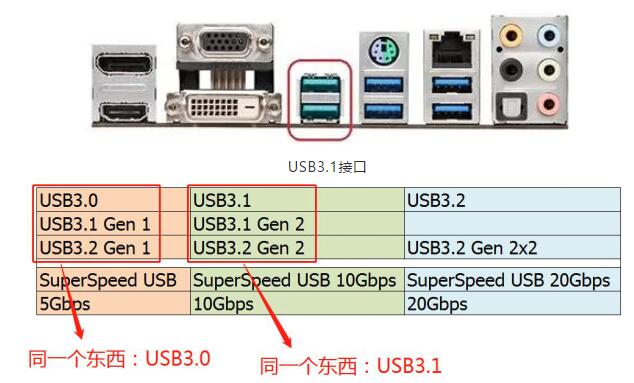

• USB3.1 Gen 1 和USB3.2 Gen 1 都是USB3.0（5Gbps）
• USB3.1 Gen 2 和USB3.2 Gen 2 都是USB3.1（10Gbps）
• Usb3.2 Gen 2x2 才是USB3.2（20Gpbs）

三者的區別

1. USB3.1 gen2的傳輸速率為10Gbps，USB3.0的傳輸速率為5.0Gbps，USB2.0則為480Mbps

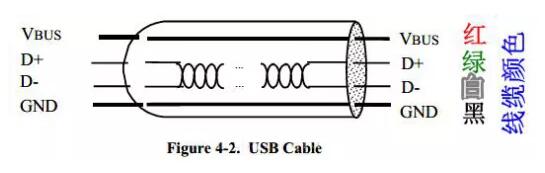

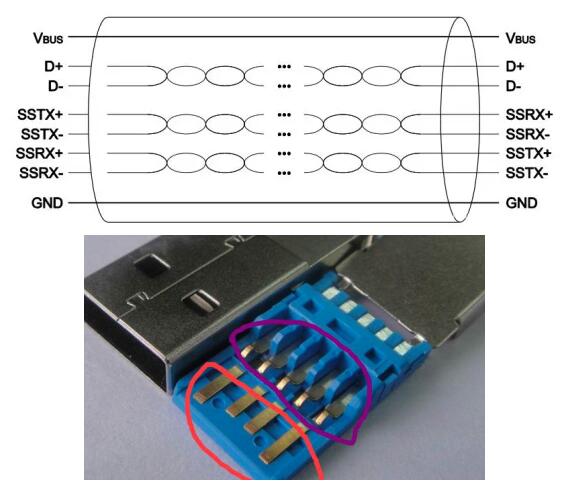

2. USB3.0的針腳是9針，USB2.0的為5針

3. USB3.1接口通常是綠色，3.0通常為藍色，2.0有常見的黑色和白色

4. USB3.1新增了USB A/V影音傳輸，最高支持4K 30FPS畫質

5. USB3.1供電最高允許標準達到了20V/5A，供電100W，而USB3.0只有5V/0.9A

6. USB3.1使用的是128b/132b編碼，而USB3.0為8b10b，傳輸資料時3.0會有高達20%的損耗，而3.1則不會

7. 線纜長度限制與USB2.0 相比(不超過5m)，USB3.0 協議并未規范USB3.0 的線材長度，只要信號符合其規范要求都是可以的。保證信號質量的話，用2m 以內的長度比較靠譜。線纜及連接器差分阻抗USB3.0 的線纜和連接器同樣是要做差分阻抗的。線纜的差分阻抗要求是90Ω±5Ω。匹配連接器的差分對阻抗要求90Ω±10Ω。這就是我們?cè)O(shè)計PCB 的時候在連接器端做90Ω±10Ω的阻抗控制，就是和線纜匹配，線纜的的阻抗是一個國際標準，一般都是90 左右，如果不做匹配就會影響信號的完整性，還會造成干擾，直接影響產品的性能，甚至直接報廢。
